發光字設計方案對施工圖的主要內容要求

       對建設方認可的發光字設計方案進行施工圖繪制，繪制完整的生產制造及施工圖紙，主要包括以下內容:

一是全面標注發光字各細節尺寸;

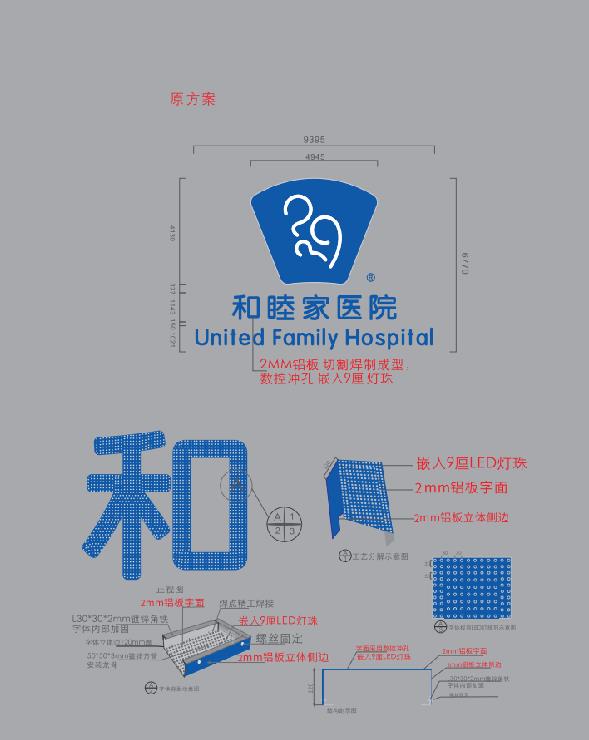

二是明確發光字各部分的制作材料及工藝，在圖紙中進行詳細說明(圖1-1);

                                                              圖（1-1）

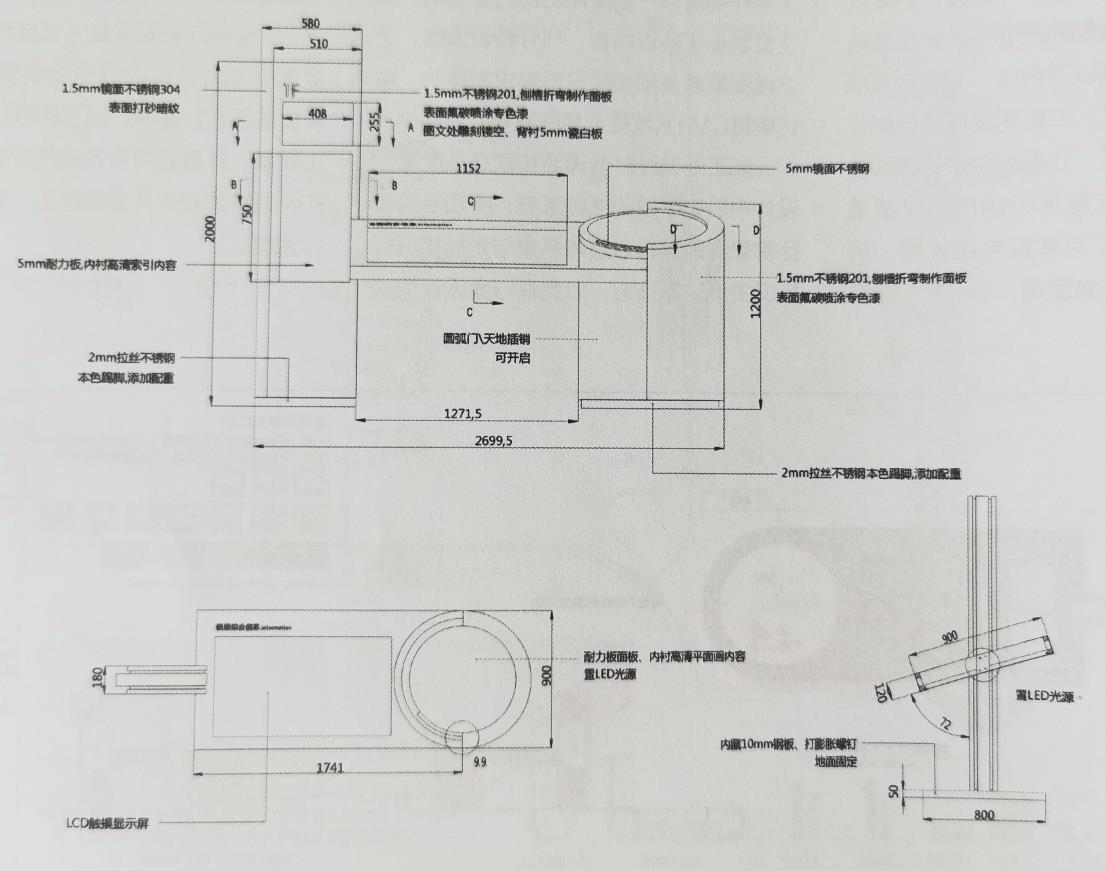

三是發光字結構的詳細描繪(圖1-2)，

                                                                                 圖（1-2）

    包括零配件結構圖、組裝結構圖、安裝示意圖等，部分復雜發光字須將其結構分解(繪制結構爆炸圖)。施工制作圖應該嚴格按照比例關系繪制，標注文字小于標識內容，部分標識飾面、文字或圖案顏色須按建設方要求制作的，需說明其CMYK數值或色樣編號。

        施工圖設計時要理清和聯結發光字項目設計中所有零散的細枝末節，將項目的設計構想清楚地轉達給將來參與競標和進行發光字生產的制造方，以免在方案設計后的招標和制作安裝階段發生不愉快(而且通常是付出高代價)的意外事件。

       大型導向發光字設施(長度或寬度或高度大于3m)，應由具備相關資質證書的單位進行設計復核，施工圖紙應蓋有設計出圖章，并最好由具備建筑安裝施工資質的企業按圖制作并安裝施工，施工還應實行監理。
